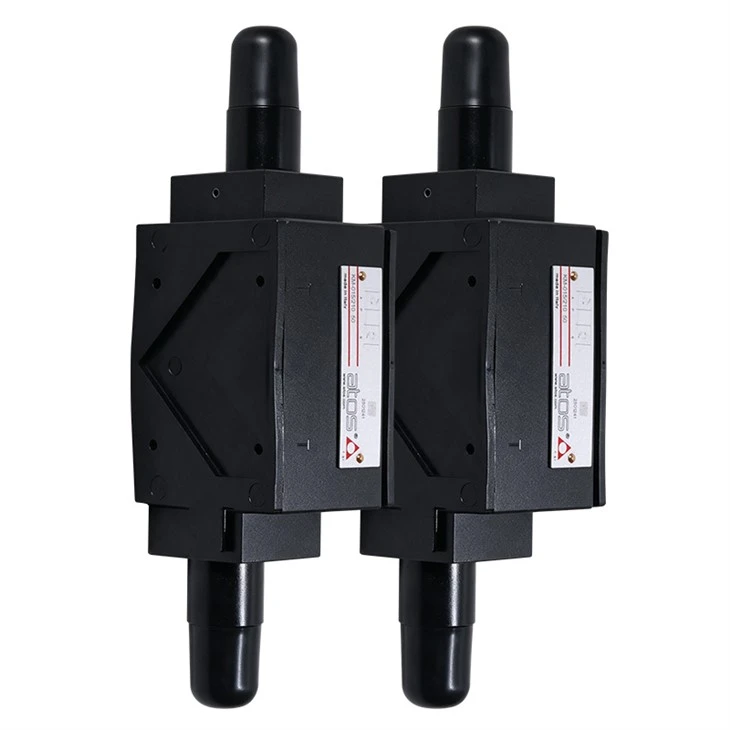

Pretlakový ventil Atos

Prehľad produktov

Technické špecifikácie

▔▔

Možnosti konfigurácie

• Mechanická štruktúra:Priamo{0}}pôsobiace konštrukcie pre rýchlu odozvu pri nízkych prietokoch alebo dvojstupňové pilotné-konštrukcie pre plynulé ovládanie tlaku v obvodoch s vysokým-prietokom.
• Režimy ovládania:Manuálne nastavenie skrutiek, proporcionálne ovládanie elektromagnetu alebo integrovaná digitálna elektronika s možnosťami fieldbus.
• Systémy spätnej väzby:Štandardný solenoidový pohon s otvorenou{0}slučkou alebo s uzavretým{1}}slučkom s integrovaným prevodníkom tlaku na monitorovanie a korekcie tlaku v reálnom-čase.
• Nominálne veľkosti:Montáž podložky podľa medzinárodných noriem ISO 4401 veľkosti 06, 10, 16, 25 a 32.
• Rozhranie a montáž:Prírubové, pomocné alebo modulárne sendvičové montážne konfigurácie kompatibilné so štandardnými hydraulickými rozdeľovačmi.
• Elektrické konfigurácie:24 V DC solenoidový pohon, štandardné DIN 43650 7-kolíkové elektrické konektory alebo integrované digitálne ovládače s rozhraním IO{2}}Link, CANopen alebo PROFIBUS.

Kľúčové materiály a komponenty

▔▔

• Teleso ventilu:Odliatok z tvárnej liatiny s vysokou{0}}pevnosťou, ktorý poskytuje zvýšenú odolnosť proti únave a vynikajúcu mechanickú odolnosť pri vysokotlakových impulzoch.
• Vnútorná cievka a tanier ventilu:Tvrdená legovaná oceľ, precízne brúsená a mikro{0}}lapovaná, aby sa minimalizovali vnútorné netesnosti a poskytovali výnimočne dlhú životnosť.
• Hlavná pružina:Vysokokvalitná-chrómová{1}}vanádiová pružinová oceľ navrhnutá pre konštantný návrat sily a vysokú životnosť cyklu bez straty napätia pružiny.
• Tesniaci systém:Štandardné tesnenia NBR (Nitril) pre štandardné minerálne oleje; voliteľné tesnenia FKM (Viton) špeciálne používané pre syntetické kvapaliny, vysoké teploty alebo kvapaliny na báze esterov fosforu.

Ochrana balenia a prepravy

▔▔

• Individuálna ochrana:Každá ventilová jednotka je úplne vyčistená, -vypustená, vákuovo{1}}utesnená vo vrecku s protikoróznou bariérou-odolnou proti vlhkosti- a zabalená so silikagélovým vysúšadlom.
• Absorpcia nárazov:Zabalené v špeciálnom -tvarovanom penovom obale s vysokou{1}}hustotou, aby sa zabránilo mechanickým vibráciám a poškodeniu hriadeľa počas prepravy na dlhé-diaľky.
• Fixácia:Upevnené vo vystužených ťažkých{0}}vlnitých kartónoch; ťažké celky sa upevňujú priamo na drevené podkladové konštrukcie na mieru.
• Hromadná doprava:Exportujte-kvalitné fumigované drevené debny alebo vysokovýkonné{1}}plastové paletizácie so strečovým obalom, popruhmi a chráničmi hrán pre bezpečnosť námornej a leteckej nákladnej dopravy.

Applicnácie

• Stroje na vstrekovanie plastov:Inštalované na hlavnom potrubí čerpadla na vykonávanie viac{0}}stupňového riadenia tlaku v systéme, čím sa zabezpečuje presné udržiavanie-tlaku počas fázy vstrekovania a predchádza sa deformácii formy.
• Hydraulické lisovacie stroje na kov:Funguje ako hlavný bezpečnostný poistný ventil a jednotka na reguláciu tlaku v lisovacích a kovacích lisoch, chráni hydraulické valce pred náhlymi tlakovými skokmi pri dynamickom náraze.
• Zariadenie na kontinuálne odlievanie ocele:Funguje ako presný obmedzovač pilotného tlaku pre hydraulické upínacie valce, ktorý zaisťuje stabilnú reguláciu sily v nepretržitom, drsnom tepelnom prevádzkovom prostredí.
• Hydraulické pohonné jednotky pre obrábacie stroje:Používa sa ako ventil na nastavenie tlaku na centrálnych hydraulických staniciach na udržanie stabilného tlaku pilotného okruhu na upínanie nástrojov a indexovanie otočného stola.

Súvisiace modely

FAQ

Otázka: Aký stupeň čistoty kvapaliny sa vyžaduje pre ventily Atos?

Odpoveď: Štandardné priamo{0}}ovládané a pilotné ventily vyžadujú čistotu kvapaliny podľa normy ISO 4406, trieda 20/18/15. Pre proporcionálne poistné ventily s integrovanou elektronikou je povinná vyššia úroveň filtrácie ISO 4406 triedy 18/16/13 (približne . 10 mikrónová filtrácia).

Otázka: Aký typ hydraulického oleja by sa mal použiť s týmito ventilmi?

Odpoveď: Minerálne-hydraulické oleje podľa DIN 51524 (typy HL alebo HLP) sú štandardné. V prípade kvapalín odolných voči vode-glykolu alebo syntetickému ohňu- špecifikujte ventily konfigurované s tesneniami FKM.

Otázka: Aké sú kľúčové bezpečnostné opatrenia pri inštalácii poistných ventilov namontovaných na doske?

Odpoveď: Uistite sa, že rovinnosť povrchu montážnej podložky je v rozmedzí 0,01 mm nad 100 mm a povrchová úprava je Ra 0,8 mikrónu. Všetky upevňovacie skrutky uťahujte rovnomerne podľa špecifikácií uťahovacieho momentu odporúčaného výrobcom.

Kontaktujte nás

Prehľad produktov

Kľúčové výhody

• Modulárny sendvičový dizajn:Montuje sa priamo pod štandardné smerové ventily ISO 4401-05, čím šetrí miesto a eliminuje ďalšie potrubie.

  Presné ovládanie tlaku:Hladký mechanizmus nastavenia tlaku s robustnou ochranou poistných matíc.

  Vysoký prietok a tlaková kapacita:Zvláda prietoky systému až do120 l/mina úpravy tlaku až210 bar(s maximálnym prevádzkovým tlakom do 315/350 bar).

  Priemyselná-trieda spoľahlivosti:Robustná-konštrukcia, vysoká odolnosť voči hydraulickým nárazom a dlhá životnosť v náročných nepretržitých{1}}pracovných cykloch.

  Jednoduchá údržba a dodatočná montáž:Štandardizovaný pôdorys umožňuje bezproblémovú výmenu a minimálne prestoje.

•

Technické špecifikácie

Aplikácie

Súvisiace modely

FAQ

Q1: Čo znamená kód „KM-015-210“ v štandardnej nomenklatúre Atos?

odpoveď:

KM:Modulárny pretlakový ventil veľkosť 10 (ISO 4401-05 / CETOP 05).

015:Konfigurácia ventilu pre jedno{0}}stupňovú odľahčovaciu činnosť na linke P vypúšťajúcej do linky T.

210:Maximálny nastaviteľný rozsah nastavenia až do 210 bar.

Q2: Aký je rozdiel medzi poistnými ventilmi série Atos HM a KM?

Odpoveď: Hlavný rozdiel spočíva v nominálnej veľkosti a prietokovej kapacite:

Séria HM / HMP: Navrhnuté pre montáž podľa ISO 06 / CETOP 03 (NG6) s prietokmi do 35–60 l/min.

Séria KM: Navrhnuté pre montáž ISO 10 / CETOP 05 (NG10) s prietokom až 120 l/min.
